Шаг 7. Запуск модели и исследование ее элементов

Это последний шаг нашего учебного пособия по разработке агентной модели обслуживания турбин.

Добавьте элементы презентации

1. Вы можете добавить фон для анимации агентов - турбин и транспортных средств - на диаграмме типа агента Прямоугольник. Выделите элемент Прямоугольник  в палитре Презентация, чтобы перейти в режим рисования. Затем щелкните в графический редактор и тащите прямоугольник, не отпуская кнопки мыши, пока не получите нужную форму прямоугольника.
2. Перейдите в секцию свойств фигуры Внешний вид и выберите текстуру Grass в качестве Цвета заливки и опцию Нет цвета для Цвета линии. Обратите внимание на свойства Z и Z-Высота в секции Местоположение и размер. Например, если Z-Высота равняется 10, вы можете установить Z на -10, иначе другие фигуры анимации "утонут" в этом фоне, ведь они по умолчанию перемещаются на нулевом уровне.

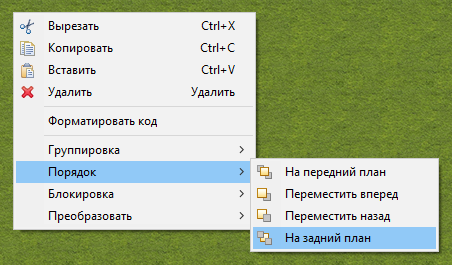

3. Так как прямоугольник — это последняя добавленная нами фигура, он отображается поверх всех остальных. Щелкните прямоугольник правой кнопкой мыши и выберите Порядок > На задний план.



4. Вы также можете щелкнуть фигуру анимации агента MC и выбрать Порядок > На передний план, чтобы "спрятать" транспорт за ней.
5. Чтобы задействовать 3D анимацию, откройте палитру Презентация и перетащите элемент 3D Окно  в графический редактор. Затем вы можете изменить его Свойства: размер или цвет.

Запустите модель

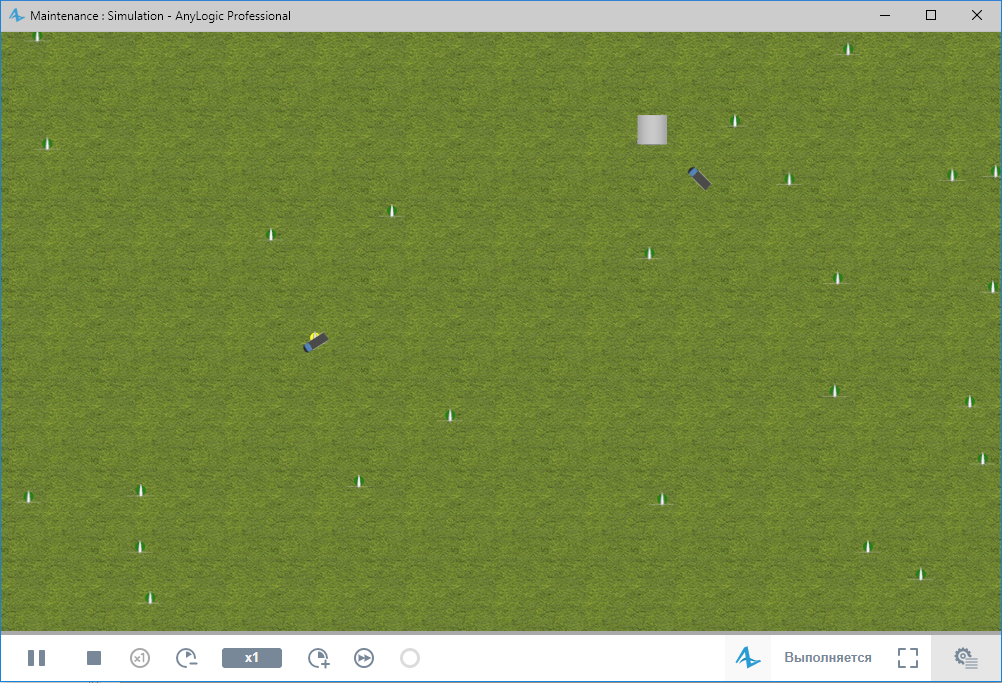

1. Щелкните по кнопке панели управления Запуск и запустите модель.

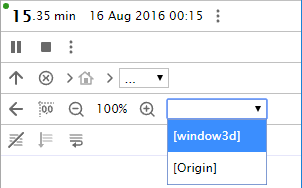

2. При создании 3D окна, AnyLogic добавляет область просмотра, которая позволяет легко переключаться к сцене 3D анимации во время выполнения модели. Чтобы переключиться к 3D анимации в запущенной модели, откройте панель разработчика, щелкнув Показать /скрыть панель разработчика в правом углу панели управления. В открывшейся панели разработчика, раскройте список Выбрать область и показать и выберите опцию [window3d].

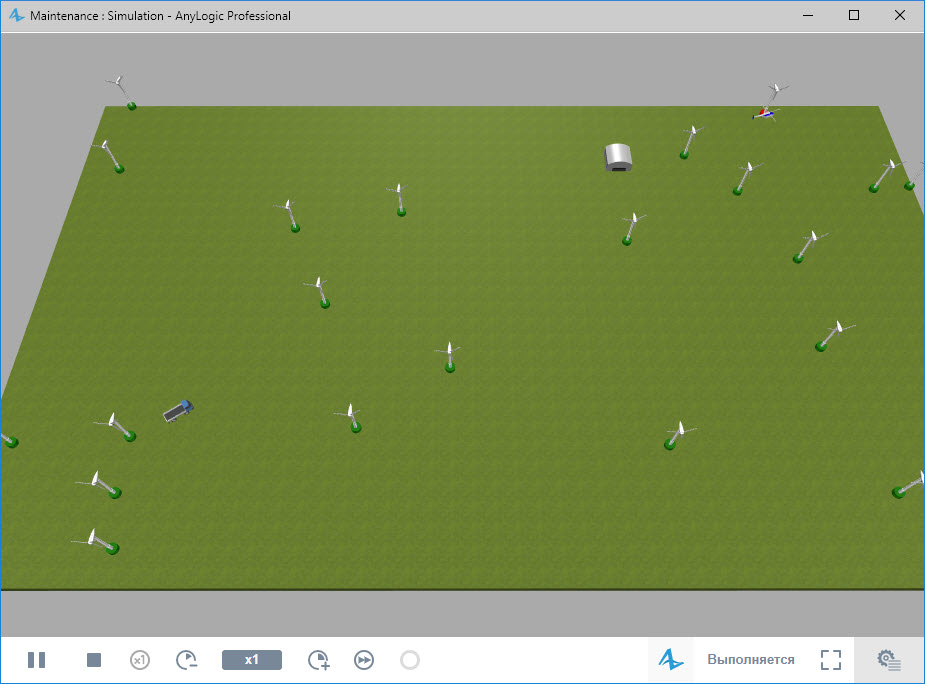

3. Вы можете перемещаться по 3D сцене с помощью мыши и следующих клавиш:

   Чтобы	Выполните следующие действия
   Переместить сцену	1. Нажмите левую кнопку мыши в области 3D окна и держите ее нажатой. 2. Передвиньте мышь в направлении перемещения.
   Повернуть сцену	1. Нажмите клавишу Alt и держите ее нажатой. 2. Нажмите левую кнопку мыши в области 3D окна и держите ее нажатой. 3. Передвиньте мышь в направлении вращения.
   Приблизить/отдалить сцену	1. Покрутите колесо мыши от/на себя в области 3D окна.



4. Вы можете управлять запуском модели с помощью кнопок панели управления: Пауза и Прекратить выполнение эксперимента , Ускорить или Замедлить модель.
5. Кроме того, вы можете следить за разными типами агентов. В панели разработчика раскройте список Выбрать агента уровнем ниже и перейти и выберите turbines[25]. В квадратных скобках указано количество агентов в этой популяции. Выбрав этот элемент в списке, вы увидите диаграмму первого агента популяции турбин. Чтобы переместиться к другому агенту этой популяции, введите индекс требуемого агента справа. Таким образом можно наблюдать за любым агентом в модели.

И, пожалуй, последний штрих. Как вы можете видеть, сейчас и грузовики и вертолеты паркуются прямо в точке расположения турбины, что, конечно, придает анимации некую незавершенность.

Мы можем поправить и этот момент, слегка сдвинув анимацию турбины от ее логической точки местоположения. Для этого откройте диаграмму турбины Turbine и переместите анимацию турбины чуть вверх (например, чтобы лопасти стали располагаться прямо по оси X).

Запустите модель еще раз. Создание нашей модели завершено, и теперь вы можете добавить в эту модель необходимую аналитику и, если нужно, провести эксперимент оптимизации.
