Вначале мы должны проанализировать нашу модель, чтобы решить, как ее можно описать в терминах системной динамики. Мы должны определить ключевые переменные модели и то, как они влияют друг на друга, а затем создать потоковую диаграмму модели. При создании потоковой диаграммы мы должны учесть, какие переменные должны быть представлены накопителями, какие потоками, а какие – динамическими переменными.
Накопители (также называемые уровнями или фондами) представляют собой такие объекты реального мира, в которых сосредотачиваются некоторые ресурсы; их значения изменяются непрерывно. Потоки – это активные компоненты системы, они изменяют значения накопителей. В свою очередь, накопители системы определяют значения потоков. Динамические переменные помогают преобразовывать одни числовые значения в другие; они могут произвольно изменять свои значения или быть константами.
При создании потоковой диаграммы выявите переменные, которые накапливают значения с течением времени. В нашей модели численности потребителей и потенциальных потребителей продукта являются накопителями, а процесс приобретения продукта – потоком.

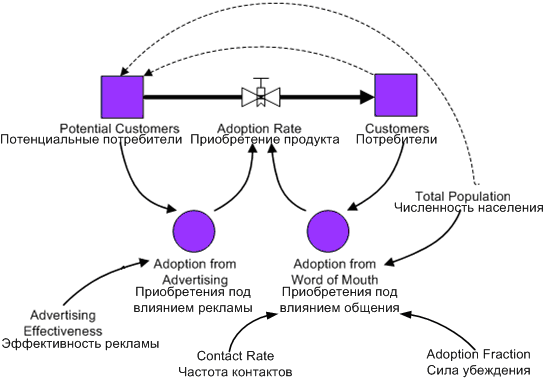

Системно-динамическое представление нашей модели показано на рисунке ниже. Накопители обозначаются прямоугольниками, поток—вентилем, а динамические переменные—кружками. Стрелки обозначают причинно-следственные зависимости в модели.
-
