Панель разработчика предоставляет доступ к дополнительным элементам управления моделью, данным моделирования, консоли с данными, выводимыми в процессе моделирования эксперимента, и очереди событий. Панель разработчика позволяет перемещаться по структуре запущенной модели, задавать ее конечную дату или момент времени, анализировать данные, выводимые в консоль, и просматривать очередь событий исполняющего модуля AnyLogic.

Панель разработчика можно быть доступна или недоступна в окне модели, а также может автоматически отображаться в окне модели при каждом запуске эксперимента. Вы можете выбрать соответствующие опции в секции Окно панели свойств эксперимента или же задать необходимые вам настройки уже в ходе выполнения модели программно. Необходимые для этого функции описаны в разделе Панель разработчика здесь.

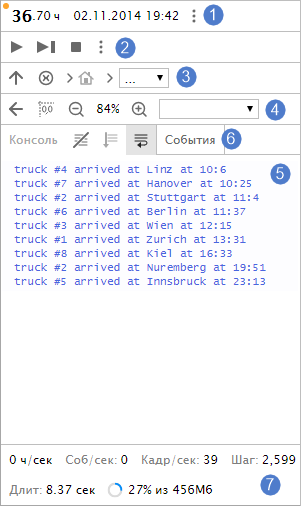

Секции Панели разработчика: Индикаторы модельного времени Управление выполнением модели Навигация по модели Навигация по агенту Консоль Панель событий Строка состояния

Чтобы открыть панель разработчика

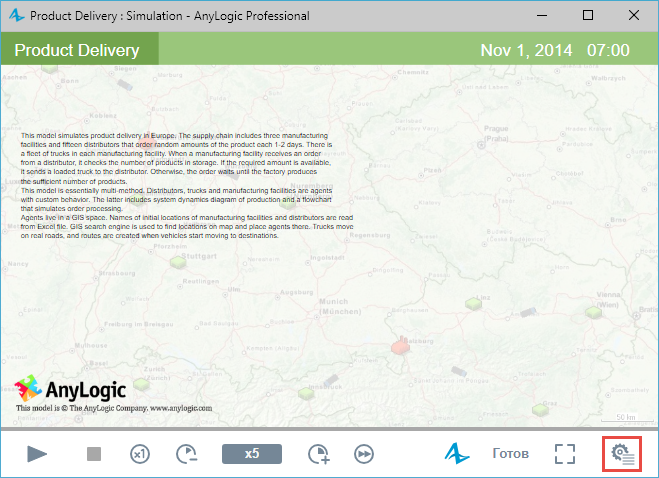

1. Запустите модель. В окне модели, щелкните крайний справа элемент управления Показать /скрыть панель разработчика .



• статус модели — Отображает текущий статус модели:
  •  — Модель не запущена.
  •  — Модель запущена.
  •  — Модель приостановлена.
  •  — Ошибка в модели.
  •  — Идет инициализация модели или выполняется одна из непрерываемых команд, например, pause(), step() или stop().
  •  — Заданное время выполнения модели истекло или нет больше событий для выполнения, и, как следствие, выполнение модели завершилось.
• Модельное (виртуальное) время — Отображает текущее модельное время (в заданных единицах модельного времени).
• Модельная дата — Отображает текущую дату модели.
• Показать/скрыть действия со снэпшотом — Предоставляет доступ к дополнительным элементам управления, позволяющим сохранять/восстанавливать состояние модели:
  • Загрузить снэпшот — Загружает ранее сохраненное состояние модели из файла.
  • Сохранить снэпшот — Сохраняет текущее состояние модели в файл. Позже можно загрузить сохраненное состояние модели и продолжить выполнение модели с этого момента.

• Запустить — [Элемент виден, если модель не запущена или приостановлена] Запускает выполнение модели, или, если модель была приостановлена, возобновляет выполнение.
• Шаг — [Элемент виден, если модель не запущена или приостановлена] Делает шаг. Модель выполняется до первого изменения в окне, после чего приостанавливается.
• Пауза — [Элемент виден, если модель в текущий момент выполняется] Приостанавливает выполнение модели.
• Прекратить выполнение эксперимента — Прекращает выполнение модели.
• Показать/скрыть опции запуска — Предоставляет доступ к дополнительным элементам управления выполнением модели.
• Запустить до — [Элемент виден, если модель не запущена или приостановлена] Задает дату или момент времени, в который выполнение модели приостановится.
• Приостановить в — [Элемент виден, если модель в текущий момент выполняется] Задает момент времени, в который выполнение модели приостановится.
• Задать дату или время — Определяет будет ли модель выполняться до заданной даты или до заданного момента времени.
• Запустить на — [Элемент виден, если модель не запущена или приостановлена] Задает длительность выполнения модели. По истечении заданного периода времени модель будет приостановлена. Повторно нажмите элемент управления, чтобы продолжить выполнение модели в течение заданного отрезка времени, начиная с текущего момента (момент, когда она была приостановлена). Длительность выполнения модели может отличаться для каждого запуска.

  Пример: Если в поле Запустить на ввести 2 дня, модель приостановится по истечении 48 часов модельного времени. После этого можно задать длительность выполнения в 2 часа (т.е. 2 дополнительных часа). Теперь модель приостановится по истечении 50 часов модельного времени (сумма периодов в 2 дня 2 часа).

Определяет эксперимент или агента, презентация которого должна отображаться в окне модели.

• Перейти в агента уровнем выше — Показывает презентацию объекта, расположенного в иерархии модели на один уровень выше (для агента верхнего уровня это эксперимент). Кнопка недоступна, если в данный момент отображается презентация эксперимента.
• На страницу эксперимента (начальную страницу) — Показывает презентацию эксперимента. Кнопка недоступна, если презентация эксперимента отображается в данный момент.
• К основному агенту (root) — Показывает презентацию агента верхнего уровня запущенного эксперимента. Кнопка недоступна, если презентация агента верхнего уровня отображается в данный момент.
• Выбрать агента уровнем ниже и перейти — Из этого списка вы можете выбрать того агента, чью диаграмму вы хотите отобразить в окне модели.

• Назад — Открывает презентацию, которая была открыта до текущей.
• В (0,0) этой же страницы с масштабом 100% — Возвращает изначальный масштаб и положение презентации.
• Отдалить — Отдаляет презентацию.
• Текущий масштаб — Отображает текущий масштаб презентации. Текущий масштаб можно изменить, щелкнув мышью Приблизить или Отдалить.
• Приблизить — Приближает презентацию.
• Выбрать область и показать — Открывает список областей просмотра. Пользователь может область просмотра из выпадающего списка. Содержимое выбранной области просмотра будет отображено в окне модели.

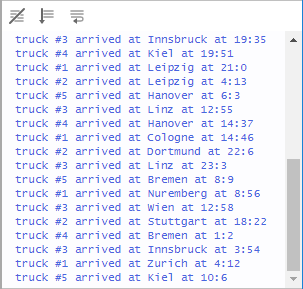

Секция Консоль панели разработчика содержит выведенные данные о выполнении модели. Вывести информацию в консоль можно с помощью функций traceln() и trace().

Панель инструментов консоли позволяет управлять ее содержимым:

• Очистить консоль — Очищает консоль. Удаляет текстовую информацию, содержащуюся в консоли.
• Показывать свежие элементы — [Элемент виден, если содержимое не помещается в область консоли] Перемещает видимую область к последней выведенной строке информации и остается там. Чтобы отключить автоматическую прокрутку, прокрутите вверх.
• Вкл/выкл перенос строк — [Включено по умолчанию] Переносит по словам длинные строчки, чтобы текст помещался в область консоли текущего размера. Щелкните, чтобы отключить автоматический перенос по словам.

Панель События отображает очередь событий исполняющего модуля AnyLogic для запущенной модели. Как правило, пользователь работает с панелью События при помощи команды Выполнить шаг. Панель состоит из двух закладок:

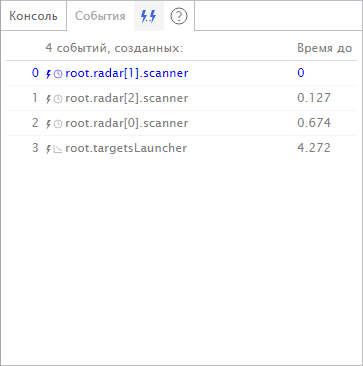

• Очередь событий — отображает события, выполняемые в данный момент и события, запланированные на определенный момент времени.

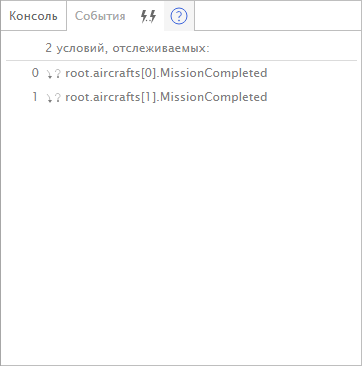

• Отслеживаемые условия — отображает события, выполнение которых пока неизвестно, так как эти события выполняются при выполнении условия.

Панель События. Очередь событий. Панель События. Отслеживаемые условия.

Более подробно работа с панелью События описана в статье Панель событий.

Строка состояния отображает низкоуровневую информацию о ходе выполнения модели:

• Соб/сек — Количество событий в секунду.
• Кадр/сек — Количество кадров в секунду.
• Шаг — Номер текущего модельного шага, т.e., количество выполненных дискретных событий.
• Длит — Реальная длительность выполнения модели. Не учитывает время, в течение которого модель была приостановлена.
• Используемая память — Доля JVM памяти, используемая моделью.
