Открываемая в графическом редакторе диаграмма не имеет границ — в вашем распоряжении находится практически бесконечный холст для рисования презентации. Но как вы знаете, запустив модель, вы увидите окно модели фиксированного размера, в котором может быть отображена только определенная часть нарисованной вами презентации модели. Поэтому важно понимать, где именно нужно рисовать презентацию в графическом редакторе, чтобы она попала в видимую область.
У графического редактора есть координаты. Во время работы в графическом редакторе координаты находящейся в области диаграммы мыши отображаются в строке состояния (см. рисунок ниже).
Когда вы открываете диаграмму, то по умолчанию точка начала координат (0, 0) находится в верхнем левом углу диаграммы. Нарисованные более темным цветом линии сетки диаграммы показывают левую и верхнюю границы видимой области диаграммы. Нарисованные на концах этих осей стрелки показывают направление увеличения координат — вправо и вниз (а не вверх, пожалуйста, обратите на это внимание!).
В окне запущенной модели будет отображена та часть диаграммы, которая попадет внутрь области, ограниченной синей рамкой.

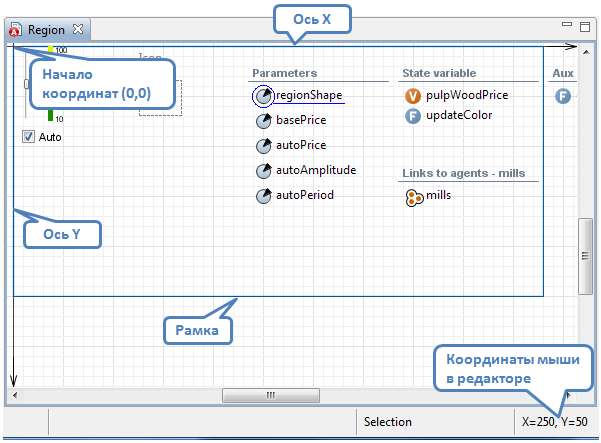

Диаграмма типа агентов, открытая в графическом редакторе
-
