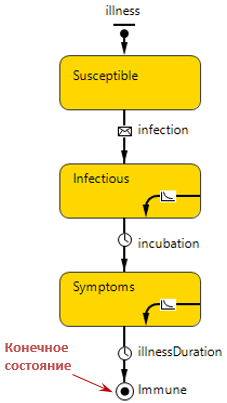

Конечное состояние является конечной точкой диаграммы состояния. Когда управление передается в конечное состояние, выполняется действие этого состояния, и диаграмма состояния завершает свою работу. Из конечного состояния не могут выходить никакие переходы.
Чтобы нарисовать конечное состояние
- Перетащите элемент Конечное состояние
из палитры Диаграмма состояний в то место графического редактора, где вы хотите его нарисовать.
- Свойства
-
Имя — Имя состояния. Имя используется для идентификации состояния и доступа к нему из кода.
Отображать имя — Если опция выбрана, то имя состояния будет отображаться в графическом редакторе.
Исключить — Если опция выбрана, то состояние будет исключено из модели.
Действие — Код, выполняемый, когда управление переходит в это состояние.
-
