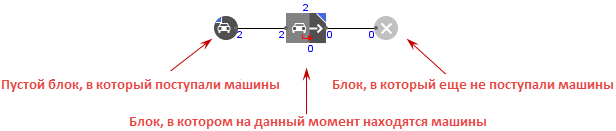

Во время выполнения модели текущее состояние блоков диаграммы процесса визуально отображается с помощью анимации. Цветовая схема большинства блоков Библиотеки дорожного движения состоит из трех цветов (серебряный, темно-серый и серый):
По умолчанию все блоки окрашены следующим образом:
| Серебряный |  |
Означает, что в этот блок еще не поступали машины. |
| Темно-серый |  |
Означает, что машины поступали в этот блок, но на данный момент он свободен (т.е. машины в нем не находятся). |
Выполнение операций с машинами внутри блока визуально отображается с помощью горизонтальной подвижной полосы серого цвета:
| Темно-серый и серый |  |
Означает, что в блоке на данный момент находятся машины и выполняется какая-то операция. |
-
