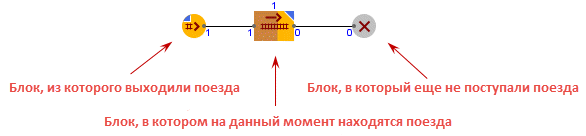

Во время выполнения модели текущее состояние блоков диаграммы процесса визуально отображается с помощью анимации. Цветовая схема большинства блоков Железнодорожной библиотеки состоит из трех цветов (серебро, охра и янтарь).
По умолчанию все блоки окрашены следующим образом:
| Серебро |  |
Означает, что в этот блок еще не поступали поезда. |
| Янтарь |  |
Означает, что поезда уже поступали в этот блок, но на данный момент он свободен (т.е. поезда в нем не находятся). |
Выполнение операций с поездами внутри блока визуально отображается с помощью подвижной горизонтальной полосы цвета "охра":
| Янтарь с охрой |  |
Означает, что в блоке на данный момент находятся поезда и выполняется какая-то операция. |
-
