Шаг 2. Создание накопителей

Давайте начнем создание диаграммы накопителей и потоков. И начнем мы с создания накопителей. В нашей модели их два - они моделируют численности потребителей и потенциальных потребителей продукта. Накопитель в AnyLogic задается с помощью одноименной переменной.

Создайте накопитель для моделирования численности потенциальных потребителей

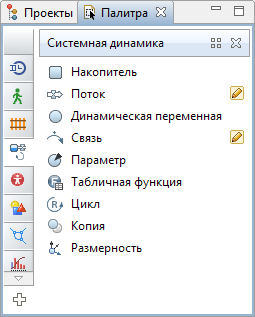

1. Вначале откройте палитру Системная динамика в панели Палитра. Чтобы открыть какую-либо палитру, нужно щелкнуть мышью по соответствующей иконке на вертикальной панели слева от палитры. Пока вы привыкаете к иконкам палитры, вы можете навести указатель мыши на панель и подождать, пока появится всплывающее окно, в котором вы увидите названия палитр.



2. Перетащите элемент Накопитель из палитры Системная динамика на диаграмму типа агентов.
3. На диаграмме появится маленький голубой прямоугольник, обозначающий переменную-накопитель (что соответствует классической нотации системной динамики).



4. Когда вы добавите элемент на диаграмму, он будет выделен, и его свойства будут отображены в панели Свойства. Здесь вы можете изменить свойства элемента в соответствии с вашими требованиями. Обратите внимание, что панель Свойства является контекстно-зависимой - она отображает свойства выделенного в текущий момент элемента. Поэтому позднее для изменения свойств элемента нужно будет предварительно щелчком мыши выделить его в графическом редакторе или в панели Проекты.

   Чтобы у вас всегда была уверенность в том, что в текущий момент в рабочем пространстве выбран именно нужный вам элемент, и именно его свойства вы редактируете в панели Свойства, обращайте внимание на первую строку, показываемую в панели Свойства - в ней отображается имя выбранного в текущий момент времени элемента и его тип - в приведенном на рисунке примере это stock и Накопитель соответственно.

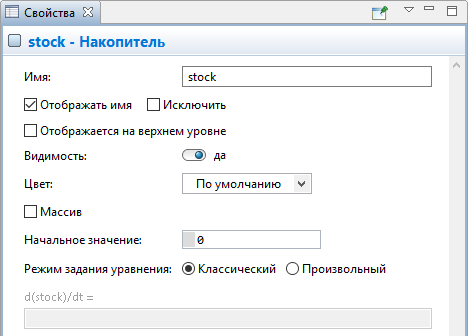

   Панель Свойства. На данном рисунке в панели отображаются свойства выделенного накопителя.

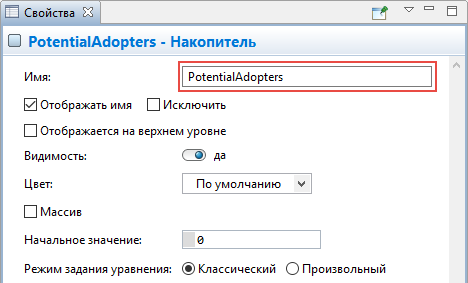

5. В поле Имя введите новое имя накопителя: PotentialAdopters.



6. Немного увеличьте размер значка накопителя. Для этого выделите его щелчком мыши в графическом редакторе и перетащите в сторону появившийся в нижнем правом углу значка маркер.



Создайте накопитель для моделирования численности потребителей

1. Аналогично создайте еще один накопитель.

   Чтобы создать накопитель такого же размера, проще всего клонировать существующий накопитель, перетащив его мышью с нажатой клавишей Ctrl (macOS: Cmd) (при этом свойства нового элемента будут теми же, что и у клонированного, но в данном случае это не важно, поскольку мы изменили только одно свойство накопителя - его имя).

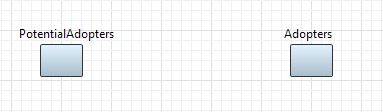

2. Поместите новый накопитель справа от накопителя PotentialAdopters, как показано на приведенном ниже рисунке.
3. Назовите его Adopters.



На данный момент задание накопителей еще полностью не закончено. Позднее мы зададим начальные значения накопителей, а также интегральные формулы, согласно которым будут вычисляться их значения. Но вначале нам нужно создать поток приобретения продукта.
