Вы можете копировать и перемещать блоки диаграммы процесса в графическом редакторе с помощью стандартных команд Вырезать/Копировать/Вставить.
AnyLogic также поддерживает автоматическое соединение копируемых / перемещаемых блоков с окружающими их блоками.
Чтобы скопировать блок диаграммы процесса
- Зажмите клавишу Ctrl.
-

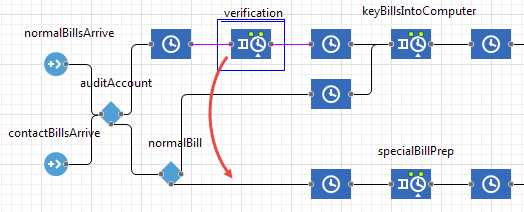

Не отпуская клавишу Ctrl, выберите блок диаграммы процесса, который вы хотите скопировать, и перетащите его в необходимое место на диаграмме:
- Отпустите кнопку мыши.
- Отпустите клавишу Ctrl.

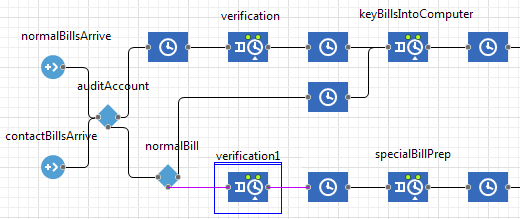

Таким образом вы создадите копию блока. Если разместить блок поверх существующего соединителя или рядом с другим блоком, соединение произойдет автоматически:
Созданный блок диаграммы процесса будет обладать теми же свойствами, что и первоначальный блок, за исключением имени.
Чтобы переместить блок в другое место на диаграмме процесса
- Выберите блок и начните перетаскивать его в необходимое место на диаграмме процесса.
- Зажмите клавишу Shift.
- Отпустите кнопку мыши.
- Отпустите клавишу Shift.

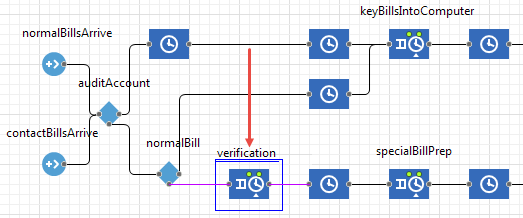

Таким образом вы отсоедините блок от диаграммы процесса и переместите его в новое место. Если разместить блок поверх существующего соединителя или рядом с другим блоком, соединение произойдет автоматически.
-
