Предварительно добавьте фигуру ГИС Карта в вашу модель, чтобы затем создать в ней сеть из объектов разметки пространства ГИС.

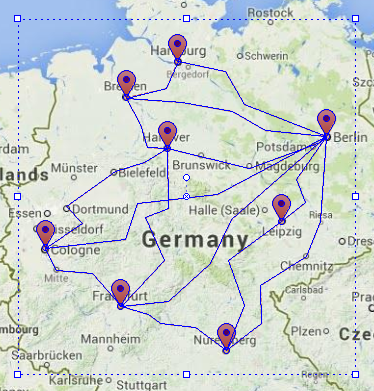

ГИС точки или ГИС регионы образуют сеть, когда соединены между собой маршрутами:

ГИС Точка и ГИС Регион — используйте эта объекты разметки, чтобы задать узлы в сети: города, страны, склады.

ГИС Маршруты — используйте ГИС маршруты, чтобы соединять узлы, точки или регионы на карте.

При корректном соединении, например, точки с маршрутом место соединения будет выделено зеленым цветом:

Еще проще можно построить сеть, создавая маршруты сразу из ГИС точки на карте. Сначала добавьте на карту объект ГИС Точка из палитры Разметка Пространства, затем щелкните точку правой кнопкой мыши и выберите либо Маршрут отсюда, либо Маршрут сюда из контекстного меню, чтобы использовать эту точку как начало или конец маршрута:

Сеть, заданная на карте, имеет приоритет при движении агентов в пространстве ГИС.

Основные

Имя — Имя сети. Имя используется для идентификации сети и доступа к ней из кода.

Исключить — Если опция выбрана, то сеть будет исключена из модели.

Отображается на верхнем агенте — Если эта опция выбрана, то сеть будет видна на диаграмме агента верхнего уровня, в который вложен этот агент.

Блокировать — Если опция выбрана, то сеть будет считаться заблокированной и не будет реагировать на щелчки мыши. Таким образом, вы не сможете выбрать заблокированную фигуру в графическом редакторе до тех пор, пока вы не снимете с нее блокировку.

Видимость — Если опция выбрана, то сеть будет отображаться на презентации во время выполнения модели.

Специфические

Отображать в — Здесь вы можете выбрать, хотите ли вы отображать анимацию сети В 2D и в 3D, или Только в 2D, или Только в 3D.

Отображать имя — Если эта опция выбрана, имя сети будет отображаться на диаграмме агента.
