Как и у всех элементов презентации, у диаграмм есть динамические свойства, с помощью которых вы можете изменять визуальные свойства диаграммы (размер, местоположение, видимость и т.д.) во время выполнения модели. Здесь вы можете связать внешний вид диаграммы с данными модели. Во время выполнения модели данные могут меняться, и их изменение будет отражено на диаграмме. Если вы оставите поле динамического свойства пустым, то соответствующее свойство будет инициализировано своим статическим значением, которое и будет оставаться неизменным на протяжении всего моделирования.

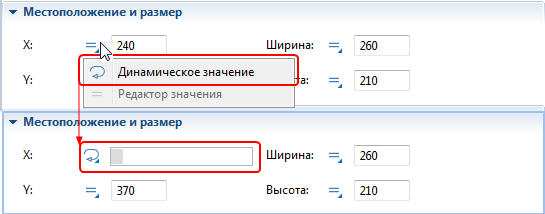

Чтобы задать динамическое свойство диаграммы

1. Выберите диаграмму в графическом редакторе или в панели Проекты.
2. Перейдите в панель Свойства.
3. Введите требуемое выражение, вычисляющее значение свойства, в соответствующем динамическом свойстве.



Все диаграммы обладают одним и тем же набором динамических свойств:

• Количество — Количество экземпляров данной диаграммы. Если вы оставите это поле пустым, то будет создана только одна такая диаграмма.
• Видимость — Видимость диаграммы. Диаграмма будет видна, если заданное здесь выражение будет истинно (true), в противном случае диаграмма отображаться не будет.
• X — X-координата верхнего левого угла диаграммы.
• Y — Y-координата верхнего левого угла диаграммы.
• Ширина — Ширина диаграммы (в пикселях).
• Высота — Высота диаграммы (в пикселях).
• Действие при изменении выделения — Код, который будет выполняться, когда пользователь выделит на диаграмме какой-то один (или несколько) набор(ов) данных. Код будет вызываться как в том случае, если пользователь выделит наборы данных, щелкнув мышью по их заголовкам в легенде, так и в том случае, если он выделит их программно путем вызова метода selectItem(). Вы можете использовать в этом коде две переменные:

  int[] selectedIndices — номера выделенных в текущий момент наборов данных
  boolean programmatically — определяет, были ли наборы данных выделены программно (true) или нет (false)
