Сетка и метки диаграммы

Все диаграммы AnyLogic (за исключением круговой диаграммы) поддерживают возможность отображения сетки, состоящую из линий сетки и текстовых меток с обозначениями "делений" шкалы диаграммы. Более того, вы можете управлять расположением и внешним видом сетки и меток диаграммы.

Чтобы изменить внешний вид сетки и меток диаграммы

1. Выберите диаграмму в графическом редакторе или в панели Проекты.
2. Перейдите в секцию Внешний вид панели Свойства.
3. При необходимости вы можете изменить цвет сетки с помощью элемента управления Цвет сетки. Если вы не хотите, чтобы сетка была видна, выберите здесь Нет сетки.
4. Задайте расположение меток горизонтальной или вертикальной оси относительно диаграммы с помощью выпадающего списка Положение подписей у осей (Снизу или Сверху, Слева или Справа). Вы можете отключить отображение меток, выбрав здесь Нет.
5. При необходимости вы можете изменить цвет меток с помощью элемента управления Цвет меток.

У всех временных диаграмм (временной график, временная диаграмма с накоплением и временная цветовая диаграмма) значения по временной оси могут отображаться не только в виде количества промоделированных единиц модельного времени, но и в виде модельных дат и времен. Если в вашей модели есть четкая привязка модельного времени к календарному, то такая возможность будет весьма удобна и позволит вам легче понимать, какому конкретно моменту времени на временной диаграмме будет соответствовать то или иное значение.

Чтобы изменить формат временной оси диаграммы

1. Выделите диаграмму в графическом редакторе или в панели Проекты.
2. Перейдите в секцию Внешний вид панели Свойства.
3. Выберите один из стандартных форматов из выпадающего списка Формат временной оси.
4. Если вам так удобнее, вы можете отображать в метках временной оси не модельные даты, а просто количество промоделированных единиц модельного времени. В этом случае, вам нужно будет выбрать Единицы модельного времени из выпадающего списка Формат временной оси.

AnyLogic поддерживает несколько различных форматов меток временной оси диаграммы. Вы можете выбрать один из стандартных форматов, либо задать свой собственный, который лучше всего подходит для вашего случая.

Кратко проиллюстрируем основные форматы меток временной оси:

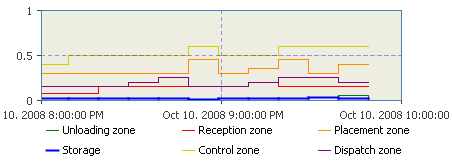

Модельная дата

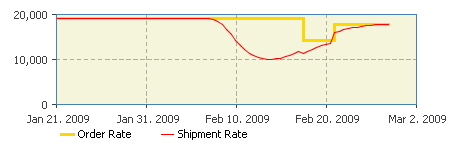

Модельная дата (только дата)

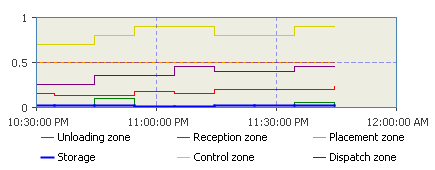

Модельная дата (только время)
