Для того, чтобы сделать вашу модель более понятной, вы можете добавлять описания тех элементов модели, смысл которых может быть неясен будущим пользователям этой модели (или библиотеки). Старайтесь добавлять краткие, понятные и независимые друг от друга описания.

Чтобы задать описание элемента

1. Выберите элемент модели.
2. Введите текст в секции Описание панели Свойства.

AnyLogic предоставляет пользователям возможность создания документов с подробным структурированным описанием всех элементов модели: агентов, диаграмм состояний, потоковых диаграмм, событий, анимации и т.д. Документация содержит перечисление всех свойств элементов, а также описания элементов, заданные в секции свойств Описание (см. выше). Вы можете сохранять документацию в файлах всех наиболее распространенных форматов: PDF, DOCX и HTML. Полученные файлы могут публиковаться в интернете, распечатываться, передаваться другим пользователям и т.д.

Чтобы создать файл с документацией по модели

1. Выделите любой элемент модели в графическом редакторе или в панели Проекты и выберите Создать документацию... из главного меню.

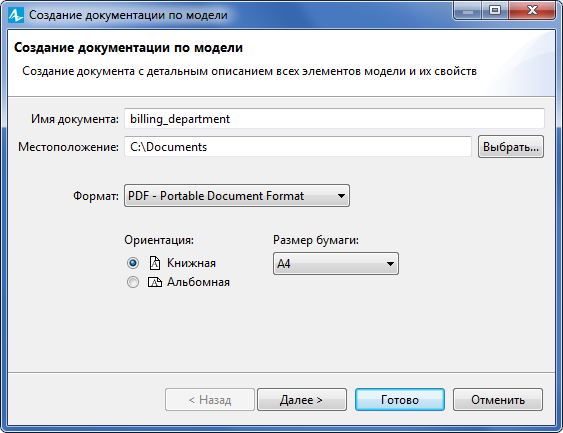

2. Появится диалоговое окно Создание документации по модели.



3. Задайте имя файла документации в поле Имя документа.
4. Задайте местоположение файла. Перейдите к существующему каталогу с помощью диалога, открываемого по нажатию на кнопку Выбрать..., или создайте новый каталог, введя путь к нему в поле Местоположение.
5. Выберите Формат документа (PDF, DOCX или HTML), Ориентацию листа и Размер бумаги.
6. Щелкните мышью по кнопке Готово.

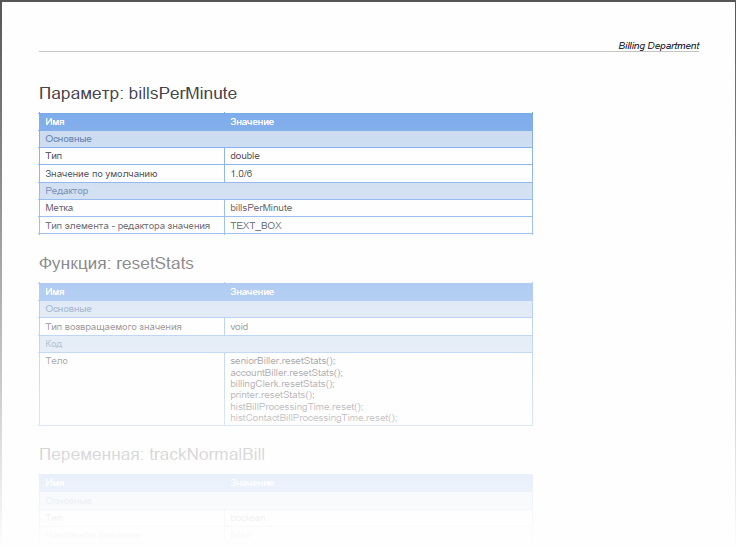

Вы увидите созданный файл документации, открытый заданным по умолчанию для данного типа файлов приложением:
