Начиная с версии 6.6 AnyLogic позволяет задавать единицы измерения для элементов системной динамики, и вообще для всех видов переменных (накопители, потоки, вспомогательные переменные, переменные, параметры) и функций (функции, табличные функции, расписания), позволяя пользователю проверять правильность задания формул у элементов модели, а также облегчить понимание модели другим ее пользователям.
Задание единиц измерения является необязательным, поэтому если вы итак уверены в корректности формул и структуры вашей диаграммы потоков и накопителей, то можно не тратить свое время на явное указание единиц измерения для всех элементов диаграммы.
В приведенной ниже таблице приведены примеры накопителей, типичных для этих накопителей потоков и возможных единиц измерения для всех этих элементов. Если накопители измеряются в определенных единицах измерения, то потоки измеряются в количестве этих единиц в единицу времени.
| Накопитель | Единицы измерения накопителя | Входящие потоки | Исходящие потоки | Единицы измерения потоков |
|---|---|---|---|---|
| банковский баланс | рубли | пополнение депозита | снятие средств | рублей в месяц |
| население | люди |
рождения иммиграция |
смерти эмиграция |
людей в год |
| бак с горючим | литры | заправка | потребление горючего | литров в месяц |
Чтобы задать единицы измерения у элемента
- Выделите элемент и перейдите в секцию его свойств Специфические.
- Установите флажок Единицы измерения (сист. динамика).
-

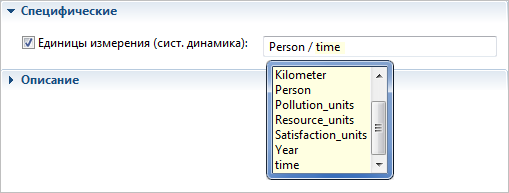

Введите имя единицы измерения этого элемента в расположенном рядом поле. По мере ввода вы можете воспользоваться специальным помощником AnyLogic, выбирая из автоматически появляющегося списка одну из ранее упомянутых в этой модели единиц измерения:
Сослаться на единицу модельного времени в данном контексте можно по ключевому слову time.
Переменные могут быть безразмерными — например, если они задают какие-то коэффициенты. В этом случае нужно выбрать опцию Единицы измерения (сист. динамика), но ничего не вводить в поле.
Чтобы проверить правильность задания единиц измерения в модели
- Выделите любой элемент модели.
- Выберите Инструменты > Проверить единицы измерения сист. динамики из главного меню.
- Вам будет показано диалоговое окно с информацией о результатах выполнения проверки. Информация обо всех найденных ошибках будет выведена в панель Ошибки.
-
