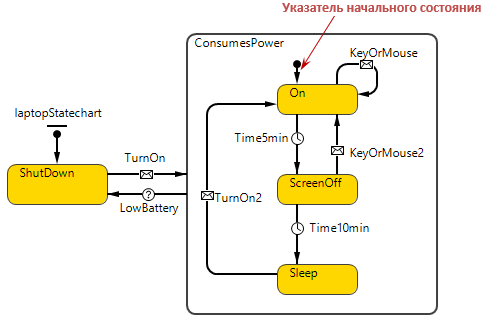

Указатель начального состояния определяет начальное состояние внутри сложного состояния. При передаче управления в сложное состояние активным станет то простое состояние внутри этого сложного состояния, на которое будет указывать указатель начального состояния.
Внутри каждого сложного состояния на каждом уровне иерархии состояний должен быть ровно один указатель начального состояния.
Чтобы нарисовать указатель начального состояния
-
Перетащите элемент Указатель начального состояния
из палитры Диаграмма состояний в то место графического редактора, где вы хотите его поместить (так, чтобы он указывал на состояние диаграммы состояний, которое вы хотите сделать начальным).
- Свойства
-
Имя — Имя указателя начального состояния. Имя используется для идентификации элемента.
Отображать имя — Если опция выбрана, то имя указателя начального состояния будет отображаться в графическом редакторе.
Исключить — Если опция выбрана, то указатель начального состояния будет исключен из модели.
Действие — Код, выполняемый, когда указатель передает управление состоянию.

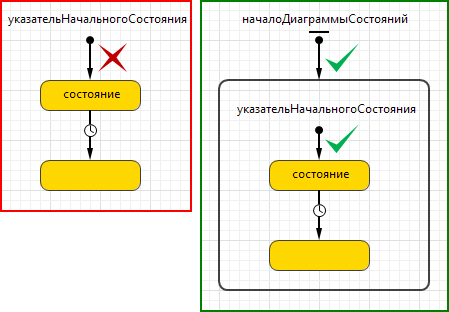

Начальное состояние для всей диаграммы состояний задается не с помощью указателя начального состояния, а с помощью элемента начало диаграммы состояний.
-
