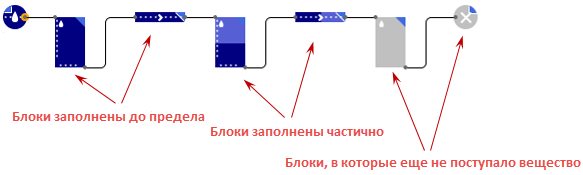

Во время выполнения модели текущее состояние блоков диаграммы процесса визуально отображается с помощью анимации. Основная цветовая схема большинства блоков Библиотеки моделирования потоков состоит из трех цветов (серебряный, лиловый и темно-синий):
У некоторых блоков Библиотеки моделирования потоков (например,
FluidSource,
FluidSplit,
FluidConvert,
Valve) нулевая вместимость: они просто распределяют потоки. Другие блоки (например,
Tank,
Pipeline,
AgentToFluid,
FluidPickup) являются блоками с ненулевой вместимостью и могут содержать некоторое количество вещества.
По умолчанию все блоки окрашены следующим образом:
| Серебряный |  |
Означает, что в блок еще не поступало вещество. |
| Лиловый |  |
Означает, что в блок поступало вещество, но на данный момент блок свободен и не содержит вещество. |
| Темно-синий |  |
Для блоков с нулевой вместимостью означает, что в текущий момент блок задействован в перемещении вещества. Для блоков с ненулевой вместимостью означает, что блок заполнен до предела. |
Цветовая схема для блоков с ненулевой вместимостью отображает уровень вещества в блоке на данный момент:
| Лиловый с темно-синим |  |
Означает, что блок частично заполнен. Уровень вещества визуализируется с помощью вертикальной подвижной полосы темно-синего цвета. |
| Лиловый с темно-синим и знак бесконечности |  |
Означает, что это резервуар с неограниченной вместимостью. Уровень вещества всегда будет отображаться, как если бы резервуар был заполнен наполовину. |
Когда в блоки поступает стандартная партия вещества, они окрашиваются в темно-синий цвет.
В то же время для визуального отображения отдельных партий вещества можно использовать любые другие цвета. Если в свойствах блока выбрана опция Отображать партии в блоке, то блок будет окрашен в цвет той партии, которая находится в нем в данный момент:
Для блоков
FluidMerge и FluidSplit в режиме Приоритет, точка, показывающая приоритетный вход, становится оранжевой, если значения потоков не соответствуют заданным приоритетам. Это может быть как штатной ситуацией, так и сигналом о том, что потоки не распределяются должным образом, и требуется явное задание других приоритетов.
-
