Сложное имитационное моделирование не может существовать без возможности задания алгоритмов, обычно выполняющих определенную обработку данных или вычисления. AnyLogic поддерживает диаграммы действий — структурированные блок-схемы, позволяющие задавать алгоритмы графически в стиле структурированного программирования. Мы используем широко известное расширение подхода, предложенного в свое время Дейкстра. Суть подхода состоит в том, что алгоритмы разбиваются в подразделы с одной точкой входа. Утверждается, что трех способов объединения программ — упорядочения, повторения и выбора — достаточно для задания алгоритма любой сложности. Такой стиль сводит понимание целого алгоритма к пониманию составляющих его частностей.

Диаграммы действий облегчают задание алгоритмов, делая необязательным знание синтаксиса Java операторов.

По сути диаграммы действий используются для визуального задания функций, и вы можете использовать для этого обычные функции, как вы и делали раньше. Но использование диаграмм действий дает еще одно преимущество: с их помощью вы можете визуализировать алгоритмы, делая их более понятными для других пользователей модели.

Стоит отметить, что по мере развития языка программирования Java, появляется все большее количество операторов Java, которые не могут быть представлены в диаграмме действий AnyLogic никак иначе, как написанием Java кода в блоках-"заглушках" Код. В этом случае логика работы данных сегментов кода никак не визуализируется, и смысл использования именно диаграммы действия для задания алгоритма, теряется. В таких случаях мы советуем конвертировать вашу диаграмму действий в обычную функцию AnyLogic (обратная конвертация не предусмотрена).

Диаграмма действий собирается из блоков, расположенных на палитре Диаграмма действий панели Палитра. Чтобы получить доступ к этим блокам, вам необходимо сделать эту палитру видимой.

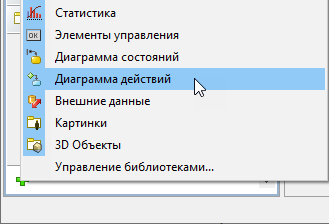

Чтобы активировать палитру Диаграмма действий

1. Внизу панели Палитра нажмите на кнопку.



2. Выберите элемент Диаграмма действий из списка палитр и щелкните по нему.



3. Палитра Диаграмма действий появится в панели Палитра.

	Диаграмма действий	Диаграмма действий создает базовую диаграмму действий, состоящую из начальной точки (задаваемой блоком "диаграмма действий") и блока "вернуть значение". Задает основные свойства диаграммы действий.
	Код	Блок Код позволяет добавлять в вашу диаграмму действий фрагменты кода. С помощью таких блоков вы можете задавать какие-то определенные действия, которые вы хотите выполнить в процессе выполнения алгоритма.
	Решение (If.. Else)	Блок Решение (If.. Else) является простейшим способом ветвления алгоритма. Он обеспечивает выполнение фрагментов кода в соответствии с условием. У блока есть две исходящие ветви — true и false. С помощью других блоков диаграммы действий вы можете задать последовательность действий для каждой из этих ветвей. Когда управление дойдет до данного блока, будет приниматься решение о том, по какой ветви блока управление пойдет дальше. Если заданное для блока условие будет выполнено, то будет выбрана ветвь true. В противном случае — ветвь false.
	Локальная переменная	Используется для объявления новой локальной переменной в диаграмме действий. Локальная переменная будет видна не во всей диаграмме действий, а только в той ее части, которая следует за точкой объявления переменной.
	Цикл While	Цикл While является одним из трех блоков диаграммы действий, предназначенных для реализации циклов итераций. Циклы необходимы для того, чтобы повторить некоторые действия несколько раз. Цикл While выполняется до тех пор, пока заданное для этого цикла условие будет истинно (принимает значение true). Как только условие принимает значение "ложно", цикл завершается и идёт переход к следующему блоку диаграммы действий. Цикл While очень похож на Цикл Do While. Единственным отличием является то, что истинность выражения проверяется не в конце каждой итерации, а в начале. Следовательно, Цикл While может не выполниться ни разу (истинность выражения проверяется в начале каждой итерации, и если с самого начала значением выражения будет ложно, то выполнение цикла будет сразу же прекращено).
	Цикл Do While	Цикл Do While является одним из трех блоков диаграммы действий, предназначенных для реализации циклов итераций. Циклы необходимы для того, чтобы повторить некоторые действия несколько раз. Цикл Do While выполняется до тех пор, пока заданное для этого цикла условие будет истинно (принимает значение true). Как только условие принимает значение "ложно", цикл завершается и идёт переход к следующему блоку диаграммы действий. Цикл Do While очень похож на Цикл While. Единственным отличием является то, что истинность выражения проверяется не в начале каждой итерации, а в конце. Следовательно, первая итерация цикла Do While выполнится обязательно (истинность выражения проверяется только в конце итерации).
	Цикл For	Есть две формы цикла: Итератор по коллекции — итеративно проходит по всем элементам указанной коллекции. На каждой итерации выполняется заданное действие, в котором доступен очередной элемент коллекции. Цикл со счетчиком — выполняет заданные для этого цикла действия несколько раз, до тех пор, пока не выполнится заданное условие.
	Вернуть значение (Return)	Блок Вернуть значение (Return) играет две роли: во-первых, он определяет, какое значение будет возвращать диаграмма действия (если ее тип возвращаемого значения не void), и во-вторых, немедленно возвращает это значение, завершая тем самым процесс.
	Выход из цикла (Break)	Блок Выход из цикла управляет выполнением цикла. Он останавливает текущую итерацию цикла (и опционально также выходит из этого цикла, не выполняя не только текущую, но и оставшиеся итерации).

Чтобы нарисовать диаграмму действий, вначале нужно поместить на диаграмму типа агентов элемент Диаграмма действий. При этом будет создана базовая конструкция, состоящая из начальной точки (собственно блока Диаграмма действий) и блока Вернуть значение (Return). После этого вы можете добавлять согласно задаваемому вами алгоритму другие блоки диаграммы действий в созданную структуру.

Для вызова заданной с помощью диаграммы действий функции используется тот же синтаксис, что и для самих функций. Вы должны указать имя диаграммы действий, за которым следуют скобки, в которых через запятую перечисляются передаваемые диаграмме значения аргументов (если они есть), например:

мояФункция()

move(15, 35)
