Проекция задает набор панелей, отображаемых в окне AnyLogic, а также их и расположение. Каждая проекция предоставляет настроена на выполнение определенной задачи.

В AnyLogic есть две проекции: Модель и Отладка. В любой момент времени отображается какая-то из этих двух проекций.

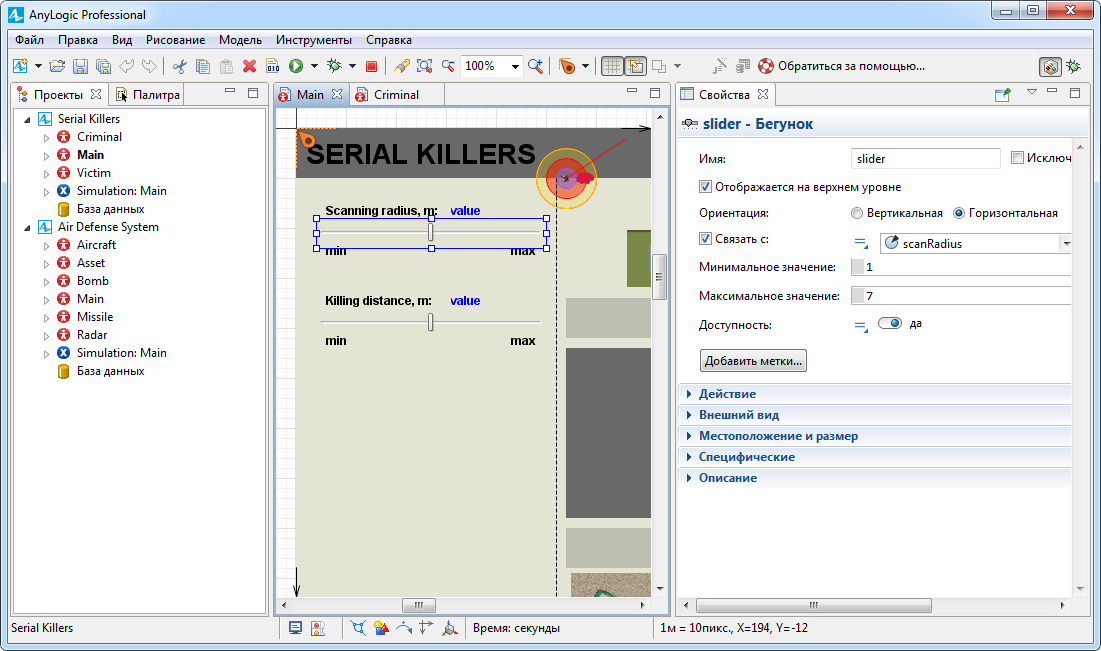

По умолчанию отображается проекция Модель. Эта проекция состоит из таких панелей, как Проекты, Палитра, Свойства, Ошибки и т.д., а также графического и Java редакторов, используемых для создания и редактирования моделей.

Проекция Модель

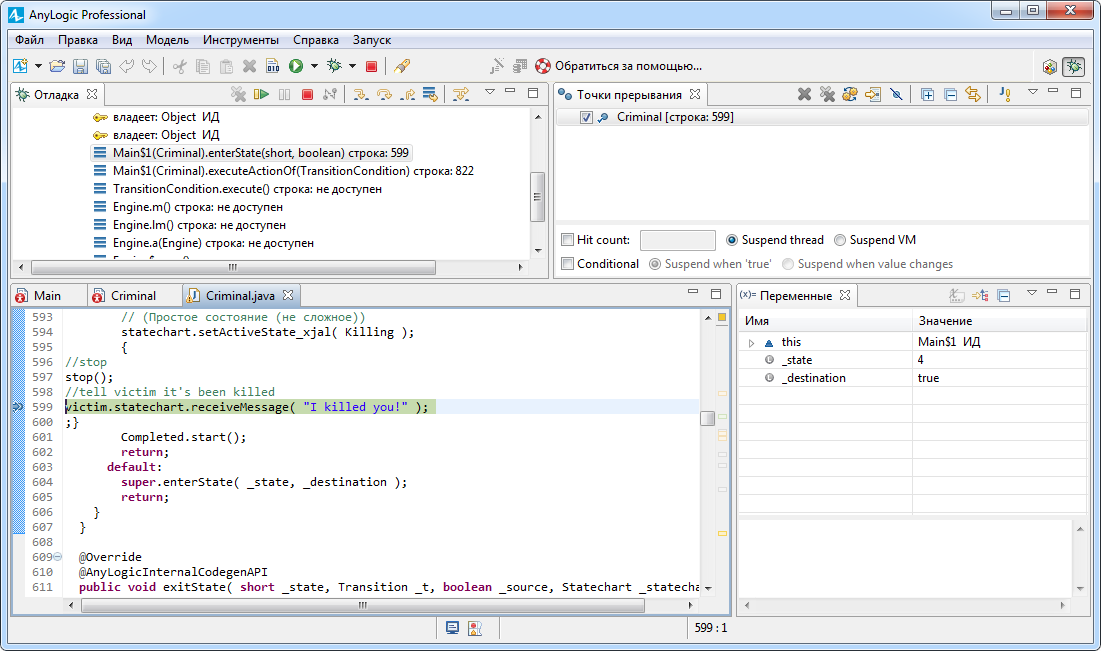

Проекция Отладка предназначена для отладки моделей и содержит специальные панели отладки: Отладка, Точки останова, Переменные, Выражения.

Проекция Отладка

В настоящий момент в справочных документах и учебных пособиях AnyLogic описывается работа исключительно в проекции Модель. Проекция Отладка описывается только в специальных разделах, посвященных отладке моделей в AnyLogic.

Чтобы восстановить расположение панелей

1. Щелкните Инструменты > Восстановить расположение панелей в верхнем меню. Эта опция возвращает расположение и размер панелей по умолчанию: панель Палитра сгруппирована с панелью Проекты, они расположены слева, панель Свойства располагается справа, графический редактор посередине, панели Консоль и Ошибки скрыты.
2. Подтвердите, что вы хотите восстановить расположение панелей.
