Панель эксперимента

На панели эксперимента отображается текущее состояние эксперимента:

• В разделе Входные данные перечислены параметры выложенной версии модели и разрешено редактировать значения.
• В разделе Выходные данные перечислены выходные данные версии модели, если эксперимент уже запускался. Если эксперимент еще не запускался, изображение на странице будет размыто.

Вы можете настроить панель эксперимента, включив необходимый набор входных и выходных данных и организовав их по секциям.

Чтобы отредактировать содержимое панели инструментов

1. На боковой панели разверните версию модели с экспериментом, для которого вы хотите настроить панель эксперимента.
2. Щелкните по иконке settings. После этого иконка поменяется на save.
   Панель эксперимента перейдет в режим редактирования, что позволит вам вносить изменения:



3. Сделайте необходимые изменения в разделах Входные данные и Выходные данные.
4. Чтобы сохранить изменения, щелкните по кнопке Сохранить панель на панели инструментов или щелкните по иконке save на боковой панели. Чтобы отменить изменения, щелкните по кнопке Отмена на панели инструментов эксперимента.

При настройке раздела Входные данные вы можете менять видимость входных данных эксперимента, изменять тип элементов управления входными данными, а также отображать внутренние настройки эксперимента:

Чтобы изменить видимость элементов входных данных

Щелкните по иконке visibility слева от элемента. Элемент будет скрыт, а иконка поменяется на visibility_off. Щелкните по иконке еще раз, чтобы изменить видимость элемента.

Расположение элементов в разделе входных данных повторяет таковое для агента верхнего уровня модели (обычно это агент Main).

Чтобы задать порядок параметров в разделе Входные данные, необходимо изменить параметры в разделе Предв. просмотр параметров в свойствах агента Main.

Вы можете настроить каждый параметр следующим образом:

• Воспользуйтесь стрелками и для перемещения параметра вверх или вниз в списке.
• Чтобы добавить разделительную линию над параметром, выберите опцию Добавить разделитель.
• Чтобы добавить новую секцию с заголовком, выберите опцию Начало секции и укажите имя секции в текстовом поле.

Имя входного параметра модели и его тип управления задается в секции Редактор значения в свойствах соответствующего параметра перед экспортом модели:

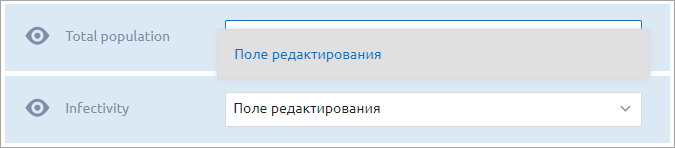

В AnyLogic Cloud вы можете изменить тип управления входного параметра, выбрав его из выпадающего списка:

Раздел Настройки эксперимента включает внутренние настройки эксперимента. Некоторые эксперименты имеют свои собственные типы элементов управления, которые по умолчанию отображаются в разделе Входные данные:

• Монте-Карло 1-го порядка:
  • Количество репликаций
• Монте-Карло 1-го порядка:
  • Количество итераций
  • Количество репликаций
• Варьирование с репликациями:
  • Количество репликаций

Следующие стандартные типы элементов управления скрыты по умолчанию, но при необходимости вы можете сделать их доступными на панели эксперимента.

• Случайное начальное значение — число, с которого будет инициализирован генератор случайных чисел модели.
• Остановить — определяет триггер, останавливающий эксперимент. Чтобы задать период эксперимента, используйте элементы управления Начальное время, Начальная дата, Конечное время и Конечная дата.
  Некоторые значения начального/конечного времени (начальной/конечной даты) могут перезаписывать значения по умолчанию, которые вы указали при экспорте модели в AnyLogic Cloud.
• Начальное время — момент времени, когда начнется эксперимент.
• Начальная дата — дата начала эксперимента.
• Конечное время — момент времени, когда эксперимент остановится.
• Конечная дата — дата окончания эксперимента.
• Максимальный размер памяти, Мб — максимальный объем памяти Java, выделенный для модели. Здесь вы можете перезаписать значение по умолчанию, которое вы указали при экспорте модели в AnyLogic Cloud.

Если конфигурация запуска вашей модели включает файлы, из которых берутся входные данные, там же вы можете заменить загруженный файл с помощью соответствующего элемента управления.

При настройке раздела Выходные данные вы можете добавлять или удалять элементы выходных данных и свободно размещать их в области Выходные данные.

Можно добавить следующие элементы:

• Выходные значения представляют собой диаграммы и текстовые метки, отображающие значения выходных данных модели.
• Сворачивающиеся секции позволяют группировать элементы панели.
• Разделительные линии позволяют визуально разделить рабочее пространство на отдельные области.

Чтобы добавить элемент, щелкните по иконке . Чтобы удалить элемент, щелкните по иконке в правом верхнем углу элемента.

Чтобы добавить выходное значение

1. Щелкните по окну  Добавить выходное значение. Будет создан пустой элемент:



2. Задайте имя в текстовом поле.
3. Выберите тип выходного элемента из выпадающего списка Выберите тип. В зависимости от типа данных, которые вы хотите визуализировать, выберите соответствующую опцию:
   • Для визуализации набора данных двумерного ряда выберите График, Временной график, Временная диаграмма с накоплением или Временная цветовая диаграмма.
   • Чтобы отображались данные гистограммы, выберите Гистограмма.
     • Чтобы отображались данные из набора двухмерных гистограмм, выберите Двухмерная гистограмма.
   • Чтобы отображались значения с текстовыми метками, выберите Скалярное/единичное значение.
   • Чтобы отображались единичные значения для сравнения, выберите Диаграмма с накоплением, Столбиковая диаграмма или Круговая диаграмма.
   Чтобы выбирать определенные типы выходных данных, необходимо убедиться, что ваша модель включает соответствующие элементы анализа данных. Например, если вы хотите выбрать гистограмму в качестве типа выходных данных, ваша модель должна содержать элемент Данные гистограммы.



4. Щелкните по кнопке  Выберите вывод внутри секции с выходным значением и выберите необходимое значение для выходных данных модели из выпадающего списка. Набор доступных значений зависит от типа выбранных выходных данных:



5. При необходимости настройте отображение выходного значения:
   • Чтобы изменить цвет элемента на графике, щелкните по кружку рядом с наименованием элемента и выберите нужный цвет из выпадающего меню:



   • Чтобы переместить всю секцию в новое место в разделе Выходные данные, зажмите иконку в верхнем левом углу секции.
   • Чтобы поменять размер секции, потяните за стрелку в нижнем правом углу секции.

Большинство диаграмм выходных данных имеют дополнительные настройки. Чтобы открыть их, щелкните по иконке справа от выпадающего списка Выберите тип.

График

Интерполяция — определяет интерполяцию графика, то есть, какие значения принимает график между двумя соседними точками набора данных:

• Linear — две соседние точки данных соединены отрезком прямой линии.
• Step — значение Y между двумя соседними точками данных такое же, как и в точке с меньшим значением X.

Тип вертикальной оси — выберите диапазон для оси Y:

• Auto — автоматический выбор диапазона.
• Fixed — минимальные и максимальные значения укажите в поле Диапазон вертикальной оси.

Тип горизонтальной оси — выберите диапазон для оси X:

• Auto — автоматический выбор диапазона.
• Fixed — минимальные и максимальные значения укажите в поле Диапазон горизонтальной оси.

Выберите вывод — выберите выходное значение модели как элемент данных графика.

Временной график

Интерполяция — определяет интерполяцию графика, то есть, какие значения принимает график между двумя соседними точками набора данных:

• Linear — две соседние точки данных соединены отрезком прямой линии.
• Step — значение Y между двумя соседними точками данных такое же, как и в точке с меньшим значением X.

Тип вертикальной оси — выберите диапазон для оси Y:

• Auto — автоматический выбор диапазона.
• Fixed — минимальные и максимальные значения укажите в поле Диапазон вертикальной оси.

Формат временной оси — переключение между форматами отображения времени модели на оси X. Кнопка управления находится прямо под графиком. На ней написан текущий формат.

• Единицы времени модели — время отображается в единицах модельного времени (например, 5, 10, 20, …).
• Дата модели — время отображается только в формате даты (например, Jan 21, 2009).
• Дата и время модели — время отображается в полном формате даты и времени (например, Jan 21, 2009 11:00:04 PM).
• Время модели — время отображается только в формате времени (например, 11:00:04 PM).

Заполнить область под линией — если выбрана эта опция, область под линией будет заполнена цветом линии.

Выберите вывод — выберите выходное значение модели как элемент данных графика.

Временная диаграмма с накоплением

Тип вертикальной оси — выберите диапазон для оси Y:

• Auto — автоматический выбор диапазона.
• Fixed — минимальные и максимальные значения укажите в поле Диапазон вертикальной оси.
• 100% — диапазон составляет 100%.

Формат временной оси — переключение между форматами отображения времени модели на оси X. Кнопка управления находится прямо под графиком. На ней написан текущий формат.

• Единицы времени модели — время отображается в единицах модельного времени (например, 5, 10, 20, …).
• Дата модели — время отображается только в формате даты (например, Jan 21, 2009).
• Дата и время модели — время отображается в полном формате даты и времени (например, Jan 21, 2009 11:00:04 PM).
• Время модели — время отображается только в формате времени (например, 11:00:04 PM).

Окно настройки времени — укажите значение и единицы времени модели.

Выберите вывод — выберите выходное значение модели как элемент данных графика.

Диаграмма Ганта

Соответствие цвета — соотнесите цвета со значениями согласно определенным условиям и задайте это условие.

Формат временной оси — переключение между форматами отображения времени модели на оси X. Кнопка управления находится прямо под графиком. На ней написан текущий формат.

• Единицы времени модели — время отображается в единицах модельного времени (например, 5, 10, 20, …).
• Дата модели — время отображается только в формате даты (например, Jan 21, 2009).
• Дата и время модели — время отображается в полном формате даты и времени (например, Jan 21, 2009 11:00:04 PM).
• Время модели — время отображается только в формате времени (например, 11:00:04 PM).

Окно настройки времени — укажите значение и единицы времени модели.

Гистограмма

Показать PDF — функция распределения вероятностей отображается в виде вертикальных столбцов. Каждый столбец представляет собой интервал, высота которого пропорциональна количеству заданных точек данных в пределах интервала.

Показать CDF — кумулятивная функция распределения будет отображаться в виде ломаной линии над вертикальными столбцами.

Показать значение — среднее значение отображается в виде вертикальной линии в соответствующем положении оси.

Относительная ширина столбцов — отрегулируйте ширину столбца.

Выберите вывод — выберите выходное значение модели как элемент данных графика.

Двухмерная гистограмма

Show envelopes — данные гистограмм отображаются в виде «конвертов» (вложений) — это области, содержащие заданное количество данных в каждой простой гистограмме. Вы можете через запятую задать значения нижних границ для вложений.

Show bins — данные гистограмм отображаются в виде ячеек.

Выберите вывод — выберите выходное значение модели как элемент данных графика.

Диаграмма с накоплением

Относительная ширина столбцов — отрегулируйте ширину столбца.

Выберите выходное значение — выберите выходное значение модели как элемент данных графика.

Столбиковая диаграмма

Относительная ширина столбцов — отрегулируйте ширину столбца.

Выберите вывод — выберите выходное значение модели как элемент данных графика.

Выходные данные, которые вы добавляете на панель эксперимента, могут находиться в сворачиваемых секциях.

Чтобы добавить секцию

1. Щелкните по  Добавить секцию. Будет создана секция с полем для ввода данных:



2. Задайте имя секции:



3. Изначально секция пустая. Добавьте выходные данные в секцию, перетащив их под заголовок секции:



   Вы также можете перетащить сам заголовок секции, зажав иконку в левом углу. Разместите секцию над выходными данными, которые вы хотите включить в нее.

Чтобы визуально разделить рабочее пространство на отдельные области, вы можете добавить горизонтальную линию между выходными данными.

Чтобы добавить разделительную линию

1. Щелкните по кнопке . Разделительная линия появится в рабочей области.
2. Расположите линию, как вам нужно, перетащив ее с помощью иконки в левом углу.
